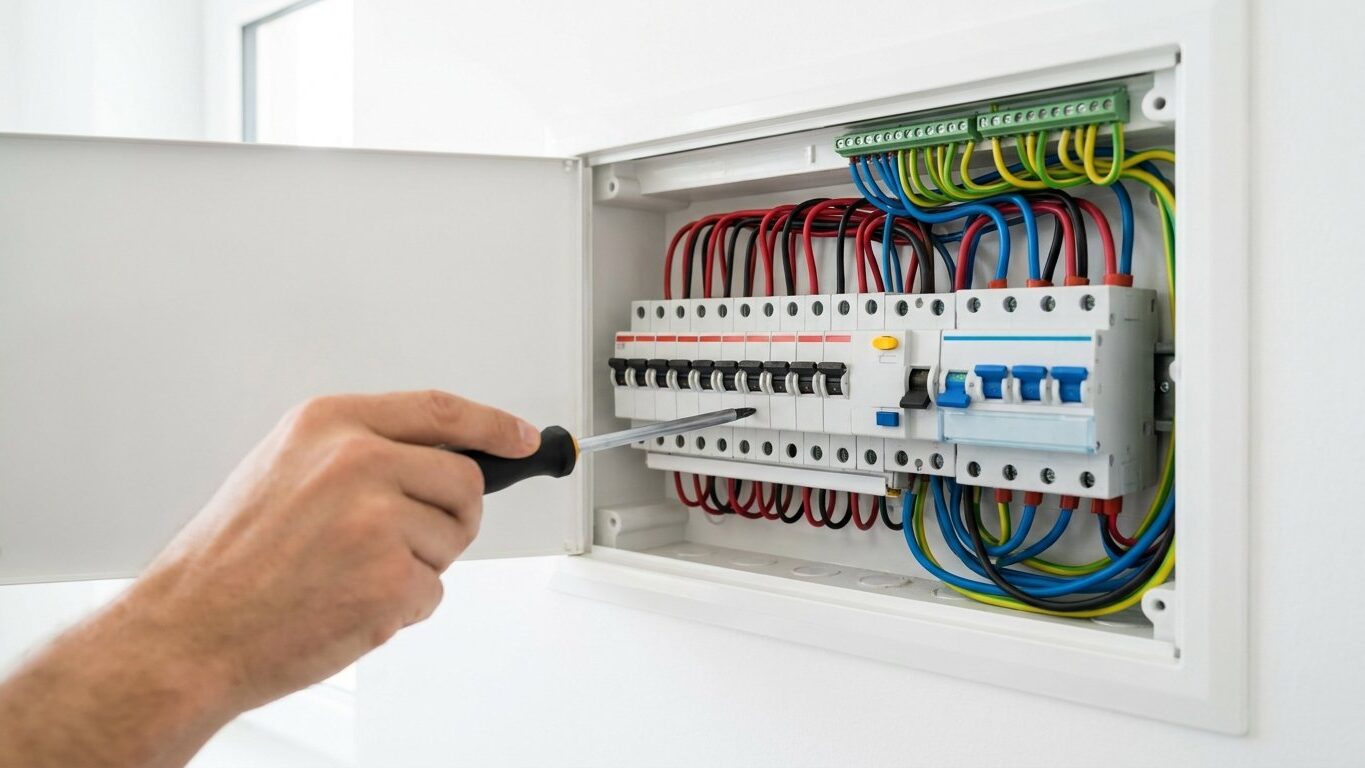

El cuadro general de mando y protección es el corazón de la instalación de una vivienda: desde él se reparte la energía a cada circuito y se protege a las personas y a la instalación. Un cuadro bien diseñado es seguro, fácil de mantener y permite ampliar la instalación sin rehacerlo. Repasamos qué debe llevar un cuadro eléctrico de vivienda.
Interruptor general automático (IGA)
Es la protección de cabecera de toda la instalación interior. Debe poder cortar la corriente de cortocircuito prevista en ese punto y su calibre se elige según el grado de electrificación y la potencia prevista de la vivienda.
Interruptores diferenciales
Protegen a las personas frente a contactos indirectos detectando fugas de corriente a tierra. En viviendas se usan con sensibilidad de 30 mA. Lo recomendable es repartir los circuitos entre varios diferenciales para que un disparo no deje toda la casa sin luz.
El tipo de diferencial también importa, sobre todo con electrodomésticos electrónicos, placas de inducción o cargadores. Te lo contamos en la nueva normativa sobre diferenciales tipo AC.
Magnetotérmicos por circuito
Cada circuito interior tiene su propio interruptor magnetotérmico, con el calibre adecuado a la sección de su cable: alumbrado, tomas de uso general, cocina y horno, lavadora y termo, baño y cocina, y los que se añadan en electrificación elevada (climatización, calefacción, secadora…). Te explicamos cómo dimensionarlos en cómo calcular la sección de un cable.
Protección contra sobretensiones
Las sobretensiones, transitorias por rayos o maniobras en la red y permanentes por fallos del neutro, pueden dañar electrodomésticos y equipos electrónicos. El REBT establece cuándo es obligatorio instalar protecciones contra sobretensiones, y aunque no lo sea, son una inversión muy recomendable en cualquier vivienda.
Organización y reserva
- Rotulado claro de cada circuito, para que cualquiera sepa qué protege cada interruptor.
- Espacio de reserva en la envolvente para futuras ampliaciones: un punto de recarga, aerotermia, placas solares…
- Peines de conexión y bornas en lugar de puentes de cable, para un montaje más limpio y seguro.
- Envolvente con grado de protección adecuado al lugar de instalación.
Preguntas frecuentes
¿Cada cuánto conviene revisar el cuadro?
Es recomendable pulsar el botón de prueba de los diferenciales periódicamente para comprobar que disparan, y revisar el apriete de conexiones en cualquier reforma.
